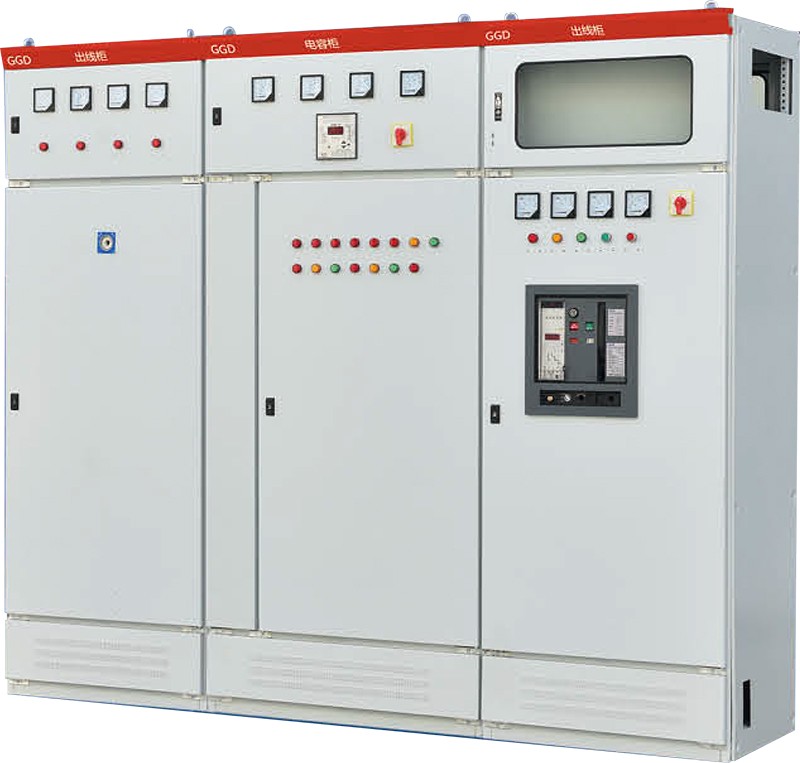

GGD 低壓固定式開關柜

GGD低壓固定開關柜適用于交流50Hz，額定工作電壓380V，額電工作電流至3150A的配電系統，可用于發電廠、變電站、工礦企業等電力用戶作為動力、照明及配電設備的電能轉換、分配與控制之用。GGD型交流低壓配電柜適用于交流50Hz，額定工作電壓380V，額電工作電流至3150A的配電系統，可用于發電廠、變電站、工礦企業等電力用戶作為動力、照明及配電設備的電能轉換、分配與控制之用。 GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理，可靠的原則設計的交流低壓配電柜。

基本電氣參數

工作和環境條件

周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃。24h內的平均溫度不得高于+35℃。

戶內安裝使用，使用地點的海拔高度不得超過2000m。

周?chē)諝庀鄬?duì)濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化能會偶然產生凝露的影響。

設備安裝時與垂直面的傾斜不超5度。

設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

用戶有特殊要求時可與制造廠協商解決。

結構特點

GGD型交流低壓配電 框體采用組合柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，柜架零件由定點生產廠家配套供貨，以保證柜體的精度和質量。 通用柜的零部件按模塊原理設計，并有20mm模數的安裝孔，能用系數高，可以使工廠實現預生產。既縮短了生產制造周期，也提高了工作效率。

GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺 寸，是整柜美觀大方、面目一新。

柜體上下兩端均有不同數量的散熱孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷 風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均有一根山型橡塑條，關門時門與 構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

柜體的頂蓋在需要時可拆卸，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～I(xiàn)P40之間選擇。

裝有電器元件的儀表門用多股軟銅線與框架相聯。柜內的安裝件與框架間采用滾花螺釘連接，使整頓秩序柜構成完整的接地保護電路。

柜體面采用漆選用聚脂桔型烘漆，亦可先取用噴涂塑粉工藝處理，均具有附著力強，質感好的特點，整柜呈現亞光色調，避免了眩目效應，給值班人員創造舒適的視覺環境。
